1. Introduction: les disques durs pour ordinateurs portables.
Un ordinateur portable utilisent des disques durs 2"1/2, à la différence d'un PC standard qui utilise des 3"1/2. Même si les disques durs 2"1/2 sont difficiles à trouver, la technique est quasiment identique en ATA et SATA (les deux connexions existent, la deuxième étant utilisée par tous les modèles actuels).
Nous allons voire le remplacement d'un disque dur dans un portable Compaq Armada. Dans ce modèle, comme tous les notebook actuels, le disque dur est sous une trappe sous le portable. Vous pouvez remplacer le disque dur par un model supérieur sans trop de problèmes. Les limitations de capacité des disques durs standards restent néanmoins d'application.
Pour les anciens modèles, il faut complètement démonter l'ordinateur. Cette opération nécessite plus de précaution puisque les vis servent non seulement à la fixation des cartes et composants mais également à faire masse entre les différents éléments. Sans des connaissances techniques adéquates, cette opération n'est dans ce cas pas conseillé.
Comme pour toute manipulation à l'intérieur des PC portables, vous devez au préalable enlever la prise électrique et la batterie sous peine de destruction irréversible des composants internes.
2. Remplacement du disque dur

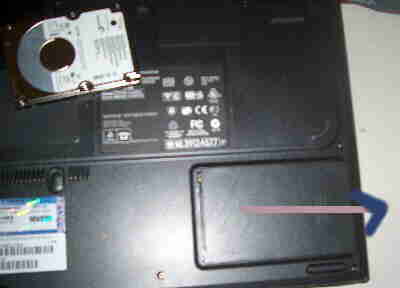

Une fois les 2 alimentations enlevées, retournez l'ordinateur portable et repérez la trappe. Il y en a généralement 2, une pour la mémoire et une pour le disque dur. Dans le cas contraire, vous devrez ouvrir complètement la carcasse du portable et cette opération est réservée aux professionnels.

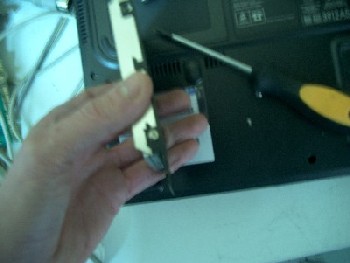

Une fois le vis enlevé, parfois un torx, faite glisser la plaque comme indiquée. Cette plaque sert de fixation du disque dur. Il faut donc commencer par enlever les 4 vis de fixation latéral.
Il nous suffit donc de remplacer le disque par le nouveau. Une fois cette opération effectuée, reste à remettre le nouveau disque fixé sur le support dans son emplacement. Remarquez que les fixations doivent être correcte puisqu'elles permettent également de faire masse avec le boîtier. Reste plus qu'à refixer la plaque au châssis de l'ordinateur portable.
La dernière étape consiste à réinstaller le système d'exploitation, programmes, ... Normalement, vous pouvez directement utiliser le CD de restauration. Si vous ne les avez pas fait (ou perdus), la seule méthode est d'utiliser un CD d'installation OEM standard et de télécharger ensuite les pilotes des différents périphériques sur le site du constructeur suivant votre appariel (ils sont rarement tous présents et même parfois incompatibles).
3. Récupération éventuelle des données.
Cette opération consiste à récupérer les
données du disque précédant. Nous allons utiliser un boîtier externe pour disques 2"1/2
(spécifiques ordinateurs portables). Il se connecte via un port USB ou firewire suivant les
versions. Il est alimenté par un petit transformateur pour les ATA, en option
pour les SATA. D'autres modèles

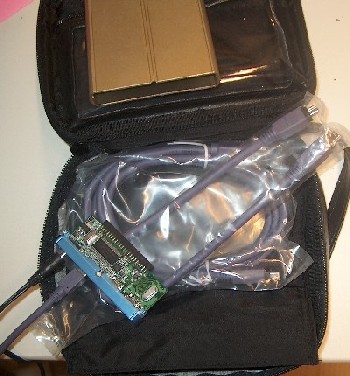

existent pour les disques durs 3"1/2. Ces boîtiers externes sont
généralement livrés dans une petite house reprenant les câbles, ... Ils
valent une vingtaine d'euro. Ici, le
boîtier est déjà ouvert.

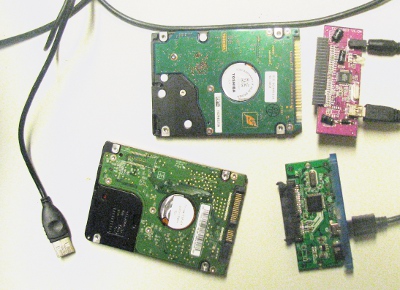

En haut, un adaptateur ATA (ancienne génération), en bas, un SATA avec chaque fois la connexion de disque dur assosciée..

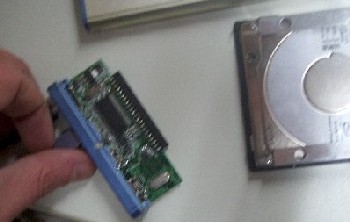

Le boîtier externe ne doit pas être raccordé au réseau électrique. Repérez le sens de connexion, le disque dur ne doit pas dépasser du connecteur.
Insérez le connecteur dans le disque dur délicatement.

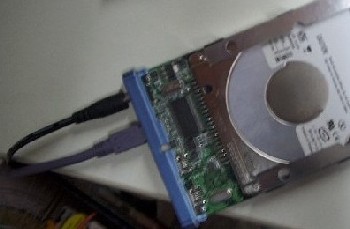

Une fois les 2 parties correctement insérées, raccordez le boîtier via un port USB ou firewire. Ces boîtiers sont directement reconnus par Millenium, 2000, XP, Vista et Seven. En dernier, raccordez la prise électrique du boîtier externe. Windows va détecter le périphérique externe et l'installer après quelques secondes.
Il ne restera plus qu'à faire un copier coller des données informatiques de l'ancien disque dur connecté via le boîtier sur le nouveaux disque inséré dans l'ordinateur portable par l'explorateur Windows par exemple. Une fois l'opération terminée, déconnectez le périphérique à l'aide du programme de Windows avant de couper le courant sur le boîtier.
